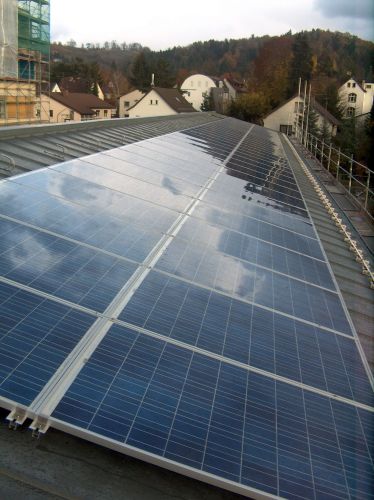

Davide Ferdani Impianti Elettrici

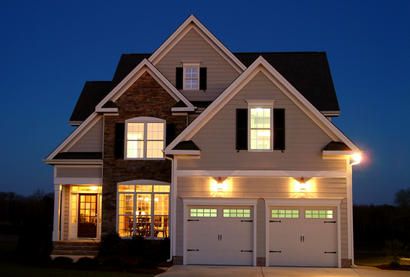

La domotica svolge un ruolo importante nel rendere più semplice la gestione di apparecchiature elettriche ed elettroniche, ad esempio un impianto elettrico domotico può autoregolare l'accensione degli elettrodomestici, delle luci, consente di risparmiare energia nella termoregolazione, può gestire impianti diversi come: videosorveglianza e anti intrusione, diffusione sonora e automazioni di varia natura. Consente una gestione a distanza di tutti gli impianti attraverso software gestionali dedicati. La domotica è nata allo scopo di studiare, trovare strumenti e strategie per: migliorare la qualità della vita; Migliorare la sicurezza; risparmiare energia; semplificare la progettazione, l'installazione, la manutenzione e l'utilizzo della tecnologia; ridurre i costi di gestione; convertire i vecchi ambienti e i vecchi impianti. Quindi lo scopo della domotica e un ambiente domestico - opportunamente progettato e tecnologicamente attrezzato - il quale mette a disposizione dell'utente impianti che vanno oltre il "tradizionale", dove apparecchiature e sistemi sono in grado di svolgere funzioni parzialmente autonome (secondo reazioni a parametri ambientali di natura fissa e prestabilita) o programmate dall'utente o recentemente completamente autonome (secondo reazioni a parametri ambientali dirette da programmi dinamici che cioè si creano o si migliorano in autoapprendimento). La ferdani davide impianti elettrici è in grado di fornire all'utilizzatore finale impianti con caratteristiche differenti a seconda delle esigenze personali e particolari del cliente.

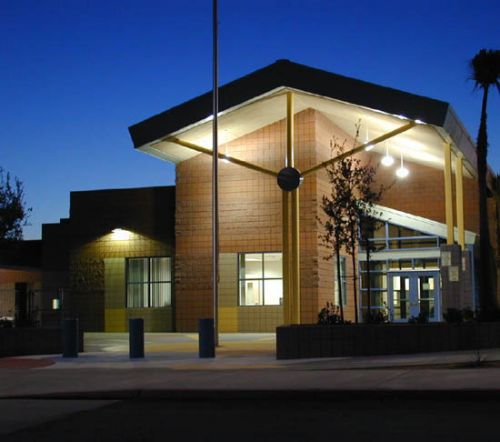

Sono impianti che vengono realizzati in ambienti di civile abitazione (le nostre case) o frequentati dal pubblico e forniscono pr incipalmente: Illuminazione (punti luce) Forza motrice (prese di varia potenza e forma) Servizi (caldaie, allarmi, segnalazioni……) Comunicazione (telefono, citofono, tv, audio……) Gli impianti elettrici sono realizzati collegando, opportunamente tra di loro, i dispositivi mediante i cavi elettrici. I “ dispositivi ”, in base al loro impiego, sono definiti di: Comando (interruttori, deviatori, pulsanti……) Segnalazione (suonerie, r onzatori, lampade spia……) • Trasformazione (trasf. Bassa tensione, serrature elettriche, relè……) Derivazione (scatole, cassette……) Protezione (fusibili, int. Differenziali, int. Magnetotermici……) I “ cavi elettrici ” sono conduttori di rame protetti da una guaina isolante. Simboli elettrici (utilizzati) vedi scheda (i simboli elettrici sono indispensabili per comprender e gli schemi elettrici) dispositivi utilizzati (negli impianti elettrici) Interruttore : Dispositivo elettrico utilizzato per permettere o no il passaggio della corrente nell’impianto. Ha solo due posizioni, quando i “ contatti sono chiusi ” la corrente può circolare, se i “ contatti sono aperti ” no; viene usato negli impianti dove si deve comandare l’accensione delle lampade da “ un solo punto ”. L’interruttore deve essere sempre collegato al conduttore di “ fase ” (mai al neutro ). Dispone di due morsetti , al centrale va collegata la “fase”, il secondo viene collegato alle lampade ed il conduttore è chiamato di “ fase interrotta ” o “ comandata ”. Presa di corrente : è presente ai suoi morsetti la “ linea di alimentazione ” (230vac) e consente un possibile e veloce collegamento di utilizzatori. Sono presenti in commercio vari tipi di prese le quali sono provviste di tre morsetti, uno di questi deve essere sempre collegato al “ conduttore di protezione ” ed è segnalato. Sui restanti due sono collegati i conduttori di “ fase ” e “ neutro ”. Deviatore : dispositivo che permette di deviare la corrente che lo attraversa su due conduttori diversi. Vengono sempre usati in coppia negli impianti dove si deve accendere e spegnere la luce da “ due punti”. I morsetti sono tre, uno centrale e due laterali che vengono così collegati • il morsetto centrale del 1° deviatore deve essere collegato alla “ fase ” • i due morsetti laterali del 1° deviatore devono essere collegati ai laterali del 2° • il morsetto centrale del 2° deviatore deve essere collegato alle “ lampade ” Invertitore : viene sempre utilizzato in aggiunta ai due deviatori, quando i punti di accensione della luce sono “ tre ” o più . La regola è la seguente “ ogni punto di comando oltre ai due necessita di un invertitore ” (è realizzato unendo opportunamente due deviatori tra di loro) che è dotato di quattro morsetti (due coppie) che vanno collegate ai laterali dei deviatori (se questo non avviene il funzionamento è anomalo). Pulsante : dispositivo di comando che permette il passaggio della corrente solo se premuto con continuità , se cessa l’azione di pressione , viene interrotto il passaggio della corrente. E’ usato solitamente negli impianti con relé o di segnalazione – interruzione sono presenti due morsetti per il collegamento dei conduttori. Interruttore crepuscolare : è presente al suo interno un “ sensore ” sensibile alla luce, che comanda la chiusura dei contatti di un relé, ogni volta che la luminosità scende sotto un determinato valore (regolabile). E’ usato ,solitamente, in impianti di illuminazione esterni, funziona con una tensione di 230v ed il sensore ha una protezione contro i fenomeni atmosferici. Rele’ : dispositivo elettromagnetico le cui parti essenziali sono tre 1. I contatti elettrici si chiudono o aprono e permettono o no il pass aggio della corrente 2. La bobina ,se alimentata, produce un campo magnetico 3. La parte metallica ,attratta dalla bobina, modifica la posizione dei contatti tipo di relé impulsi numer o e sequenze dei contatti interruttore unipolare due 1 aperto chiuso interruttore bipolare due 2 aperti chiusi deviatore due 2 aperto-chiuso chiuso-aperto commutatore a 4 sequenze quattro 2 aperto-aperto aperto-chiuso chiuso-aperto chiuso-chiuso il primo e l’ultimo sono i tipi di relé più usati negli impianti elettrici civili. I contatti sono sempre collegati alla tensione di 230vac , la bobina può essere alimentata a 230vac (eccitazione comune) o in bassa tensione es. 12vac (eccitazione separata). E’ normalmente usato quando i punti di accensione delle luci sono 3 o più perché, essendo tutti i pulsanti collegati in parallelo tra di loro, semplifica il cablaggio dell’impianto. I relé con bobina alimentata a 12vac (bassa tensione), spesso vengono impiegati per motivi di sicurezza e in alcuni casi, essendo i conduttori (collegati ai pulsanti) di sezione più piccola, consentono un risparmio economico. Temporizzatore : è un particolare tipo di relé che viene generalmente utilizzato per illuminare scale e pianerottoli di edifici. Permette, con l’azionamento dei pulsanti, l’ accensione (chiusura dei contatti) e dopo un determinato tempo “regolabile” lo spegnimento (apertura dei contatti) delle lampade. Ci sono vari tipi di temporizzatori, la differenza è nel sistema di funzionamento. Inoltre sono dotati di un commutatore per selezionare il modo di funzionamento (lampade temporizzate o sempre accese). Orologio programmatore : (o interruttore orario ) viene usato per impianti illuminati, insegne pubblicitarie, vetrine dei negozi e impianti di ris caldamento quando il loro funzionamento e limitato a determinate fasce orarie. Lampade : si dividono in due categorie principali • lampade ad incandescenza e alogene • lampade a scarica di gas o vapori 1° A) lampade ad incandescenza – si basano sul riscaldamento, fino all’incandescenza, di un filamento di tungsteno che trasfor ma l’energia elettrica in energia luminosa (luce). Il bulbo e privo di ossigeno per isolare il filamento dall’esterno. Sono considerate lampade a basso rendimento B) lampade alogene – all’interno del bulbo è presente una piccola quantità di alogeno (sodio o bromo) che permette un miglior rendimento della lampada. 2° Lampade a scarica di gas o vapori – al loro interno è presente una miscela di gas o vapori metallici che al passaggio della corrente elettrica emettono energia luminosa. Per il loro funzionamento è necessario dotarle di alcuni accessori: A) reattore – ha due compiti il primo è di generare la tensione di innesco , il secondo di stabilizzare la corrente nella lampada B) starter – è presente solo in alcune lam pade ed ha la funzione di pre-riscaldare gli elettrodi delle lampade per ottenere l’innesc o e quindi l’accensione della lampada. Concludendo tre sono i gruppi in cui si dividono: • lampade fluorescenti Lampade a vapori di hg (mercurio) Lampade a vapori di na (sodio) queste lampade hanno un rendimento decisam ente superiore alle prime. Interruttore differenziale : assicura una protezione contro i contatti indiretti (contatto con parti metalliche sotto tensione che normalmente non dovrebbero avere) e contro i contatti diretti (contatto accidentale con dispositivi sotto tensione). E’ necessario precisare che questo dispositivo non sostituisce ma va ad affiancare, la protezione mediante impianto di terra. Il parametro che determina il suo intervento, cioè l’interruzione dell’impianto, è la corrente d (corrente differenziale) , più è piccolo questo valore più il dispositivo è sensibile. Per valori di d = 0,03a (30ma) o minori, protegge anche le persone per questo viene chiamato “salvavita”. E’ sempre inserito all’inizio dell’impianto elettrico . Interruttore automatico (magnetotermico): deve essere sempre presente all’inizio di ogni “ linea ” e serve essenzialmente per due scopi: Alimentare la linea ad esso collegata. Interrompere automaticamente la corrente quando è presente un’ anomalia nell’impianto come: a) corrente di cortocircuito b) sovracorrente (corrente di valore superiore al consentito) gli interruttori automatici vanno sempre posti dopo l’interruttore differenziale. Contenitori per dispositivi elettrici : servono per contenere e proteggere i dispositivi. Tubazioni flessibili e canaline : contengono al loro interno i conduttori che devono, per la normativa esistente, essere adeguatamente protetti, sono di diametro variabile (dipende dalla sezione e dal numero dei cavi contenuti). Scatole e cassette derivazione : sono il naturale sbocco per un numero adeguato di tubazioni e canale. Le prime possono ser vire per il transito dei cavi o per la derivazione di un certo numero di essi; le seconde sono il punto in cui avvengono tutti i collegamenti necessari al funzionamento di quel settore dell’impianto. La loro dimensione è variabile e dipende dalla complessità del cablaggio. Morsetti volanti : servono per isolare e collegare opportunamente più conduttori di rame. Il diametro del morsetto, protetto da un cappuccio di materiale isolante, è di varie dimensioni per permettere il collegamento elettrico di più conduttori di diametro variabile. Conduttori : sono costituiti da più fili di rame uniti tra di loro, la loro sezione varia in funzione della corrente che li deve percorrere. I fili sono protetti da una guaina di materiale isolante di vari colori per distinguerli nel loro utilizzo. Schemi impianti elettrici: lo scopo di uno schema è di illustrare come funziona un impianto e come si devono collegare i dispositivi per garantire un corretto funzionamento. Gli schemi più rappresentativi degli impianti elettr ici sono: Schema funzionale – aiuta a comprendere il funzionamento dell’impianto. I simboli utilizzati sono adatti a tale scopo e l’alimentazione è indicata solitamente con linee orizzontali o verticali. Schema di montaggio – serve per visualizzare come vengono collegati i vari dispositivi mediante i conduttori nelle varie scatole di derivazione. I conduttori sono disposti parallelamente a gr uppi per indicare la loro collocazione nelle canalizzazioni. In questi schemi la rappresentazione è del tipo multifilo, cioè ogni conduttore è rappresentato da una linea. Schema topografico – indica dove sono posti i dispositivi e le apparecchiature dell’impianto elettrico, la rappresentazione è del tipo unificare, cioè una sola linea indica più conduttori ed il loro numero è dato dalla cifra posta vicino alla linea. I collegamenti tra i vari dispositivi, sono effettuati mediante dei cavi di rame, la cui sezione varia al variare della corrente che li per corre e dalla lunghezza dei medesimi. I conduttori sono collegati alle morsettiere dei dispositivi mediante viti di bloccaggio e tra di loro mediante apposite morsettiere (morsetti volanti …..). Alimentazione impianti elettrici linea di alimentazione : è costituita da due conduttori chiamati fase e neutro tra i due cavi è presente una tensione di 230vac • conduttore di fase : su questo filo è presente una tensione di 230vac ed i colori normalmente impiegati sono; “nero”, “grigio” e “marrone” • conduttore neutro : la tensione presente sul filo è nulla (0vac) ed il colore usato è per regolamento il “blu” la tensione di alimentazione viene erogata da operatori autorizzati e specializzati (es. Enel, eni, …..) fornisce l’energia utile al funzionamento degli impianti. Conduttore di protezione : di colore obbligato giallo – verde, viene messo a terra ed ha una funzione, come dice il nome, protettiva . Non viene for nito da operatori esterni ma deve essere posto negli impianti “obbligatoriamente” dall’installatore, viene anche comunemente chiamato “ conduttore di terra ”.
