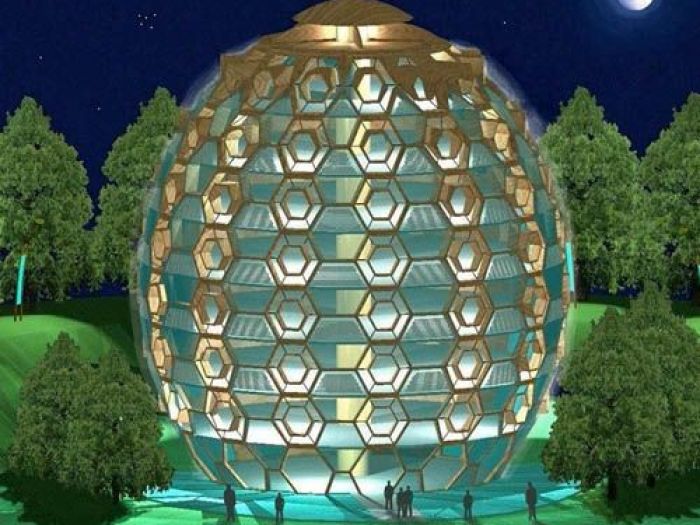

L'edificio così denominato, è stato progettato in seguito all'osservazione dei fenomeni naturali e dei criteri adottati dalla natura (nella sua complessità del mondo vegetale ed animale), traendo gli insegnamenti per un equilibrio simbiotico tra uomo e ambiente costruito. Utilizzando questo fondamentale contributo, si è pensato di rinterpretare e mettere in pratica, le caratteristiche geo-morfologiche, fisiche, di resistenza e difesa agli agenti atmosferici, proprie dell'uovo di struzzo, per trasferirle - con l'ausilio della tecnologia più aggiornata e dei materiali naturali - nella concezione di un nuovo "edificio bioclimatico", biocompatibile, a basso consumo energetico, escludendo l'impianto di riscaldamento e di condizionamento tradizionale e sfruttando le risorse ambientali, attraverso l'orientamento e la forma dell'edificio. Uovo di struzzo occhi di mosca La singolarità della forma di un uovo di struzzo, trova la sua ragione di essere nella difesa naturale alle condizioni climatiche esterne. Analizzando dettagliatamente l'aspetto formale e stereometrico, si può affermare che un edificio a sezione ellittica, ha le migliori caratteristiche per conservare il calore d'inverno e rimanere fresco d'estate. Questa convinzione è basata sul fatto che un edificio di questo tipo, combina il massimo volume utile, con la minima superficie esterna e offre la minima resistenza aerodinamica ai venti. Infatti, in tutte le latitudini, sebbene gli edifici allungati lungo l'asse est/ovest siano i più efficienti, il rapporto ottimale tra l'asse maggiore e l'asse minore dell'edificio, dipende dal clima. Nel caso specifico dell'italia, nei climi freddi, corrispondenti alle zone climatiche e ed f individuate dal d.p.r 412/93, è preferibile una forma compatta, che esponga la minima superficie esterna all'ambiente avverso. Inoltre, essendo l'involucro esterno strutturato con una maglia esagonale contenente un'ampia superficie vetrata, si è pensato di risolvere il problema della filtrazione dei raggi solari e della regolazione dell'intensità luminosa, con un altrettanto singolare sistema di difesa congegnato a somiglianza dell'occhio di mosca. Le caratteristiche di questo organo prevedono un doppio sistema di filtrazione e regolazione della luce, compatibile con la maglia strutturale. Accorpati alle superfici vetrate, si prevedono due esagoni concentrici funzionanti a doppio schermo, che permettono di selezionare, nelle stagioni e nelle diverse ore del giorno, i raggi di incidenza dell'energia solare. Strategie progettuali Affrontando la progettazione funzionale dell'edificio in termini di risparmio energetico, si è deciso di realizzare una maglia strutturale con scansioni trasparenti, che comprendono muri di trombe, alternate a scansioni integrate con pannelli solari fotovoltaici trasparenti. Questo sistema consente di raggiungere elevati livelli di efficienza energetica ma anche di protezione, dovuta ad una significativa inerzia termica. A complemento dei sistemi passivi (relativi alla captazione e alla schermatura dell'energia solare) e del fotovoltaico, sulla copertura dell'edificio, viene inserita una pala eolica ad asse verticale installata alla sommità del condotto di ventilazione naturale. L' aerogeneratore contribuisce sostanzialmente a produrre energia elettrica, mentre il condotto di ventilazione inserito in posizione baricentrica, assolve alla funzione di ventilazione naturale e di ricambio d'aria. Nel considerare l'efficienza edificio-impianto, si è pensato di installare un impianto che utilizzi l'energia geotermica del terreno circostante l'edificio, per rispondere integralmente alla necessità di energia termica e ottenere il confort ideale in tutto l'edificio. Riassumendo, la funzione fondamentale dell'involucro è quella di mediare le condizioni climatiche esterne, mentre gli impianti di riscaldamento e condizionamento (realizzati senza utilizzo di fonti energetiche di origine fossile) non vengono più considerati indispensabili per mantenere le condizioni di confort interno, ma come "ausiliari", cioè necessari solo quando l'edificio in sé, non è più in grado di garantire il benessere interno. Un nuovo concetto Lo stesso edificio è l'impianto. La progettazione di una struttura organica bioclimatica fa in modo che tutto il complesso abbia, già in sé, caratteristiche atte a garantire il fabbisogno di confort. L'architettura può aiutare la salute dell'uomo, partendo dall'analisi antroposofica dello spazio e seguendo i precetti della salutogenesi. Gli elementi di questo progetto che permettono tali contributi di salutogenesi sono: • il cavedio areato, allestito utilizzando piante dalle specifiche proprietà elettromagnetiche che influenzano, più o meno positivamente, ogni organo del corpo umano, con proprietà terapeutiche; • la particolare forma "antroposofica" permette di captare una nuova energia cosmica che crea le condizioni psico-spirituali armoniche per i fruitori; • la stessa forma dell'uovo permette una polarità di concentrazione che mette in relazione i fruitori dello spazio, incentivando l'attività lavorativa in senso collaborativo e stimolando il rendimento. In ultima analisi, una pratica progettuale olistica che si ispira al rispetto dell'uomo in senso fisico, psicologico e spirituale. Caratteristiche dell'edificio L'edificio prevede 7 piani fuori terra, una terrazza belvedere all'ottavo piano, (che serve anche alla manutenzione dei condotti di ventilazione e dei congegni della pala eolica) e un piano interrato, il tutto inserito in un contesto fondiario che prevede specchi d'acqua a sud e una consistente struttura del verde con siepi e alberi d'alto fusto a sud-est e sud-ovest, mentre a nord, nord-est e nord-ovest le alberature poste sopra dei rilevati in terra, hanno funzione di barriera frangivento e antirumore. Sempre a nord, all'esterno dell'edificio, è prevista un'area ricreativa, dedicata ad attività collettive (gioco bambini, tempo libero) in cui il confort estivo è garantito dall'ombreggiamento dell'edificio, e dalla presenza di due condotti, ricavati nelle scarpate frangivento, vettori naturali per masse d'aria fresca, con la funzione supplementare di collegamento tra la proprietà fondiaria e il contesto territoriale. Sempre all'interno dell'area ricreativa, è previsto un sistema di lampioni specchio, che (nel periodo invernale) migliorano il microclima, riflettendo i raggi solari. La prima particolarità della distribuzione interna nasce dalla creazione di un "muro termico d'acqua", in posizione baricentrica ed in corrispondenza del cavedio centrale aerato. Questo muro termico d'acqua viene usato come accumulatore di calore dei raggi solari (nel periodo invernale). La massa d'acqua riscaldata, contenuta nel muro, trasmette calore agli spazi adiacenti contribuendo al bilancio termico interno. Altra particolarità tecnologica è che i solai dei vari piani sono termo-attivi, cioè all'interno degli stessi corrono dei condotti di ventilazione, di aria calda e di aria fresca. L'aria fresca viene convogliata direttamente da prese d'aria collegate con il condotto principale di ventilazione naturale, mentre l'aria calda viene prodotta dalla pompa di calore geotermica, la quale - quando necessario - eroga anche aria fresca attivata. L'illuminazione artificiale svolge una funzione complementare alla luce naturale, filtrata in modo intelligente dagli elementi perimetrali vetrati, telescopici e dal cavedio centrale areato (pozzo di luce). Materiali impiegati per l'edificio La biocompatibilità è certificata dall'utilizzo di materiali naturali come ad es. Il legno lamellare per la maglia strutturale, i vetri basso-emissivi trasparenti per le finestre, fibra di legno, fibra di cellulosa, lana minerale (conforme alla circolare del ministero della sanità 15.03.2000), celenit e sughero per i pannelli isolanti termici e acustici, lattoneria in rame caratteristico dei sistemi telescopici di schermatura solare, cartongesso nei tamponamenti interni ed esterni, pietra da rivestimento per la facciata nord, nord/est, nord/ovest e/o spessore di terra armata in alternativa al rivestimento in pietra, materiali elettrici protetti da guaine speciali con disgiuntori di tensione. Il bilancio termico La progettazione di una struttura organica bioclimatica fa in modo che tutto il complesso abbia già in sé delle caratteriste intrinseche che consentono il massimo risparmio energetico. Scegliamo ipoteticamente milano come località di riferimento con i corrispondenti dati climatici: Gradi giorno: 2404 gg H s.l.m.: 122 m Zona climatica: e Latitudine nord : 45° 28' Longitudine: 9° 11' Temperatura esterna di riferimento: -5 c° Coefficiente di forma: s/v = 0,20 Le prestazioni energetiche dell'edificio vengono così ripartite: A) la superficie dell'impianto fotovoltaico (circa 150 mq) produce 10,00 kwh/mq B) la superficie con muri di trombe o miniserre producono un guadagno a sud = 2,50 kwh/mq Guadagno a s/e s/o = 1,50 kwh/mq C) la superficie del muro solare d' acqua produce 5,00 kwh/mq D) la pompa di calore geotermica necessita di 25,00 kwh E) il generatore eolico produce 3,00 kwh In ultima analisi possiamo affermare che il saldo tra l'energia consumata e quella prodotta dall'edificio si attesta su un valore hwb < 30 kwh/(mq*anno) superando ampiamente gli obiettivi che si prefigge la l.r. Lombardia 21 dicembre 2004 n° 39 sul risparmio energetico negli edifici.
